网站导航

咨询热线

0757-83808008
首页 > 行业知识 > 详细内容
高效抗污卷铝涂料的制备及性能检测
时间:2015-11-23 | 阅读:1827

根据钱炳江,张丽英,吴 勇(浙江传化涂料有限公司)的《高效抗污卷铝涂料的研制》一文中提及的高效抗污卷铝涂料制备实验部分如下。

原材料

改性聚酯树脂、氨基树脂、金红石型钛白粉、无机复合颜料、纳米银离子抗菌剂、有机硅改性聚丙烯酸酯、烯丙基改性硅醇类催化剂等。

配方

高效抗污卷铝涂料的配方见表。

表高效抗污卷铝涂料的配方

制备工艺

高效抗污卷铝涂料采用低羟值、中等相对分子质量的改性聚酯树脂作为成膜物质,在酸催化剂存在下,与甲醚化氨基树脂交联固化,形成致密的涂膜。其制备工艺流程如下:将改性聚酯树脂、助剂、溶剂、颜料等原料进行预分散,然后经砂磨机研磨至细度合格,再加入氨基树脂、催化剂等助剂,经检验合格后,过滤,包装。
涂料样板制备及性能检测结果
基板采用生产线上预处理铝板,厚度为0.40 mm ;涂膜制备采用线棒涂布器刮涂法,选用RDS公司28号线棒涂布器刮涂制备试板,控制干膜厚度为15~20μm。固化条件为270℃实验室高温烘箱,烘烤30~40 s,控制最高基板温度(PMT)210~224℃。

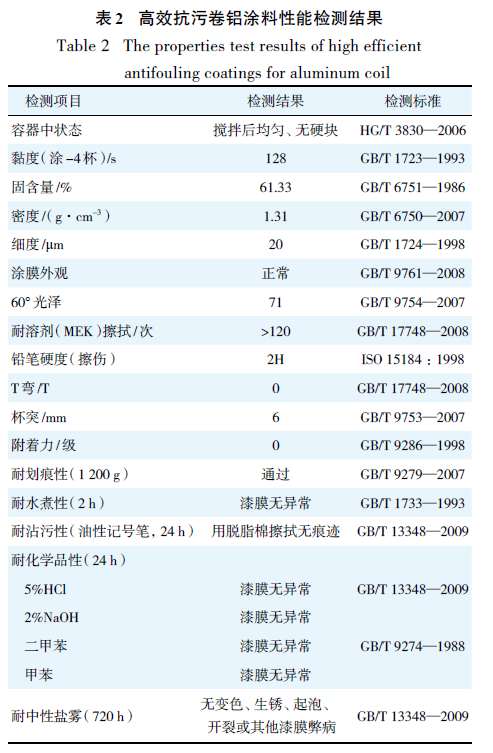

高效抗污卷铝涂料性能检测结果

高效抗污性能检测结果

最终结果表明,在高效抗污卷铝涂料中,氨基树脂中的烷氧甲基是主要的交联反应基团,在酸催化下与改性聚酯树脂的羟基交联反应成膜,而在主题树脂上,对整个涂层的性能则起到了决定性的作用,催化剂可有效降低涂层的烘烤温度,让涂层在适宜的温度下快速固话,通过与铝基材的反应宠儿形成拥有很好附着力的结合成,提高涂层的耐水煮性能。
此外,搞笑抗污卷铝涂料添加特殊的有机硅助剂还可以提升产品的耐沾污性能,试验表明,有机硅助剂添加量在3%的时候,不会对漆膜造成影响,而且耐沾污效果也理想。
在颜料选择上,挑选耐高温性、耐光性、耐候性和耐化学性优异的无机复合颜料,可以确保色差的一致性。
最后作者结语中讲到,研发此类高效抗污卷铝涂料产品,由于具备耐沾污性、抗菌性、耐化学品性、耐腐蚀性和机械加工性,特别适用于室内外装潢、幕墙、天花吊顶等场所。
相关详细论文,请参阅钱炳江,张丽英,吴 勇在《上海涂料》杂志上发表的《高效抗污卷铝涂料的研制》。

RDS28号线棒涂布器
