OSP-22/400涂布辊

日本OSP22号涂布辊,制备22μm湿膜厚度,进口正品,清洗方便,欢迎在线选购,提供专业选型工具

  • 型 号OSP-22/400
  • 品 牌OSP
  • 产 地 日本
  • 外形尺寸400mm
  • 适用行业
  • 产品特点
    OSP22/400涂布辊制备22μm湿膜厚度;不需缠绕钢丝,清洗方便;日本原装进口

OSP-22/400涂布辊说明书

OSP涂布辊在日本、韩国的涂布行业广为流行,22号涂布辊可制备22微米湿膜厚度,精度为1微米。OSP涂布辊有三种长度,分别为400mm、250mm、60mm。每根400m长OSP涂布辊的两端各有5cm的抓握部分,而250mm和60mm两种长度需要配备手柄,操作更加轻松。OSP涂布辊是日本进口正品,质量保证!

OSP涂布辊

OSP涂布辊技术参数

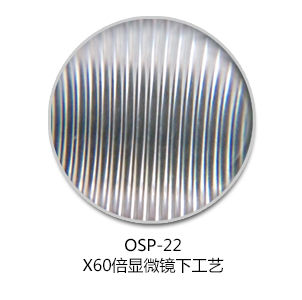

型号: OSP-22号涂布辊OSP涂布辊的细节图

湿膜厚度: 22µm

总长度: 400mm

涂布宽度: 30cm

直径: 10mm

抓握部分:两端各5CM

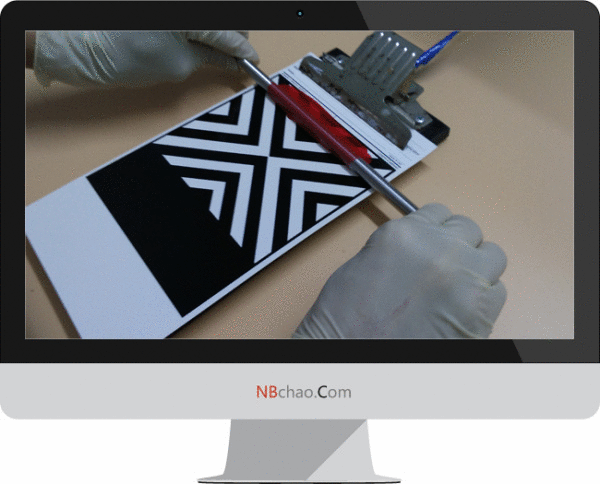

OSP涂布辊操作视频

OSP涂布辊操作视频

OSP涂布辊的产品图

OSP涂布辊的产品图

OSP涂布辊的形状图

OSP涂布辊的形状图

OSP涂布辊与传统线棒对比

传统的线棒涂布辊都是在钢棒表面缠绕细钢丝来进行涂布的,其表面的细钢丝容易松脱破断,而且不易清洗,也不能进行超薄膜的涂布。

传统涂布刮棒的不足传统涂布刮刀不足:

★钢丝容易松脱破断

★不易清洗

★无法进行超薄膜涂布


OSP涂布辊与普通刮棒清洗效果对比:

OSP涂布刮棒与普通刮棒清洗效果对比

OSP油墨刮棒 传统的缠丝式线棒涂膜器

◎涂布液:水性合成树脂涂料
◎清洗方法:在酒精中浸泡24小时,然后又布拂拭。

OSP涂布辊优点:

为了解决以上问题,OSP公司开发研制了一种全新的挤压式涂布刮棒。OSP涂布辊是使用精密模具,利用冷挤压加工技术在钢棒表面加工出凹凸的波状曲线,起到了和传统绕线式涂布辊相同的涂布效果。但是,由于其表面没有缠绕细钢丝,因此决无钢丝松脱破断之忧。而且,其表面的曲线润滑流畅,非常便于清洗。最为难能可贵的是,OSP涂布液刮刀突破了传统绕丝式涂布辊的极限,可以涂布厚度仅为1.5um的湿膜,一举解决了超薄膜涂布的难题。
涂布刮刀部分
★没有钢丝松脱破断之忧
★十分便于清洗
★可以进行超薄膜涂布

不会松脱,不会断线
利用金属的塑性变形原理在钢棒表面滚压出各种山型。

OSG涂布辊容易清洗、不易堵塞的表面形状

涂布刮棒比较

凹槽曲线

OSP涂布辊

涂布辊

可以根据基材,涂液选择最佳山型

 标准S型
标准山型(S型)

OSG涂布辊具有钢丝刮棒不敢想象的性能

方眼纹可以解决涂布加工中的各种问题
左右螺旋方向的组合,防止气泡的混入,减少气泡混入造成的基材损耗。
方眼纹,主要使用在压光辊,可以解决涂布加工中的各种问题

涂布量比较:

涂布量的差异: D-Bar的山型的底部比传统的涂布辊的要宽,因此一般来讲, D-Bar的涂布量要大。

涂布量

OSP涂布辊型号:

型号查找

产品编号最大湿膜厚度
OSP-000um
OSP-1.51.5um
OSP-022um
OSP-033um
OSP-044um
OSP-055um
OSP-066um
OSP-077um
OSP-088um
OSP-099um
OSP-1010um
OSP-1212um
OSP-1313um
OSP-1515um
OSP-1717um
OSP-1818um
OSP-2222um
OSP-2525um
OSP-3030um
OSP-3535um
OSP-4040um
OSP-4242um
OSP-4747um
OSP-5050um
OSP-5252um
OSP-6060um
OSP-8080um
OSP-100100um
OSP-120120um
OSP-150150um

OSP涂布辊选型对照表

线棒线径(mm)OSP型号齿形 P=mm H=μm容积量 mm²
0.02538OSP-1.5P0.08H4S0.002723
0.02540OSP-02P0.08H5S0.002725
0.05080OSP-03P0.1H9S0.005451
0.05082OSP-04P0.1H10S0.005461
0.07620OSP-05P0.1H12S0.008176
0.07626OSP-06P0.1H15S0.008183
0.07631OSP-07P0.1H17S0.008187
0.10160OSP-08P0.1H18S0.010902
0.10164OSP-09P0.1H20S0.010908
0.12700OSP-10P0.2H21S0.013627
0.12706OSP-12P0.2H24S0.013634
0.15240OSP-13P0.2H28S0.016353
0.15255OSP-15P0.2H34S0.016365
0.17780OSP-17P0.2H42S0.019078
0.20320OSP-18P0.25H35S0.021804
0.22860OSP-22P0.363H49S0.024529
0.25400OSP-25P0.25H50S0.027254
0.30480OSP-30P0.363H63S0.032705
0.35560OSP-35P0.4H75S0.038158
0.35574OSP-40P0.35H82S0.038172
0.40640OSP-42P0.4H84S0.043607
0.45720OSP-47P0.5H95S0.049058
0.48260OSP-50P0.45H97S0.051783
0.50800OSP-52P0.5H113S0.054509
0.76200OSP-80P0.8H167S0.081763
0.93980OSP-100P1.0H198S0.100841
1.16840OSP-120P1.2H252S0.12537
1.39700OSP-150P1.5H300S0.149899


【 注意】产品图片仅供参考,对应OSG涂布辊棒号外观请以实物为准
