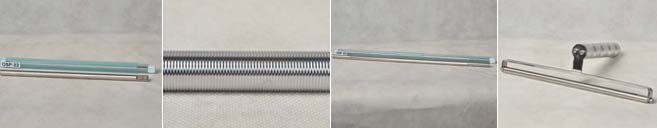

OSP-8/400涂布刮棒图片
  • OSP-8/400涂布刮棒图片1
  • OSP-8/400涂布刮棒图片2
  • OSP-8/400涂布刮棒图片3
  • OSP-8/400涂布刮棒图片4

OSP-8/400涂布刮棒

日本OSP-8/400涂布刮棒,制备8微米膜厚,挤压式不断丝不生锈

  • 型 号OSP-8/400
  • 品 牌OSP
  • 产 地 日本
  • 外形尺寸400mm
  • 适用行业
  • 产品特点
    日本OSP-8/400涂布刮棒可制备8微米湿膜厚度,挤压式刮棒具有不生锈不断丝的优点,平均使用寿命长

OSP-8/400涂布刮棒说明书

日本OSP-8/400涂布刮棒在日本、韩国广为流行,采用不锈钢材质的钢棒,经过冷挤压工艺加工成具有连续凹槽的涂布刮棒,无断丝之忧,不易生锈。凹槽的规格决定刮棒制备湿膜的厚度,精度达1微米。全长400mm,棒两端有握柄部分,涂布刮棒的型号刻在棒的一端便于识别。涂布刮棒是OSP在经过市场的详细调查精心研制的,很好地解决了绕丝式涂布棒存在断丝的可能的问题。

OSP涂布刮棒_南北潮商城

OSP-8/400涂布刮棒的技术参数

型号: OSP-8号涂布刮棒

湿膜厚度: 8µm

总长度: 400mm

涂布宽度: 30cm

直径: 10mm

抓握部分:两端各5CM

OSP涂布刮棒的操作视频

OSP涂布刮棒操作视频演示

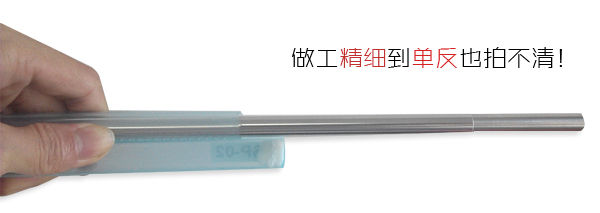

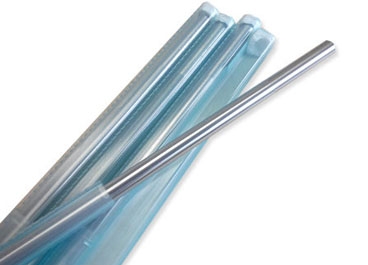

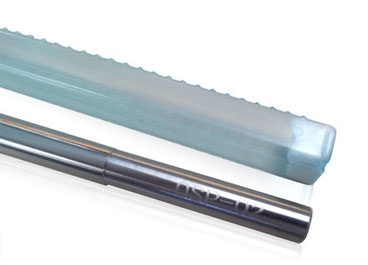

OSP涂布刮棒的产品图

OSP涂布刮棒的产品图

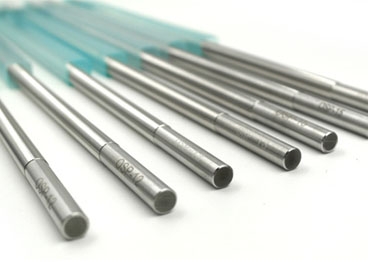

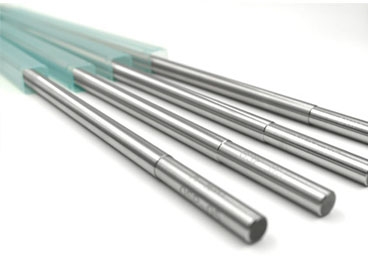

OSP涂布刮棒的形状

OSP涂布刮棒的形状图

OSP涂布刮棒与传统线棒对比

传统的线棒涂膜器都是在钢棒表面缠绕细钢丝来进行涂布的,其表面的细钢丝容易松脱破断,而且不易清洗,也不能进行超薄膜的涂布。

传统涂布刮棒的不足传统涂布刮刀不足:

★钢丝容易松脱破断

★不易清洗

★无法进行超薄膜涂布

有没有可以代替绕丝式涂布刮棒的产品呢?

几经改良,OSP终于成功开发出D-BAR。2001年正式推入市场。

OSP涂布刮棒优点:

为了解决以上问题,OSP公司开发研制了一种全新的挤压式涂布刮棒。OSP涂布刮棒是使用精密模具,利用冷挤压加工技术在钢棒表面加工出凹凸的波状曲线,起到了和传统线棒涂布器相同的涂布效果。但是,由于其表面没有缠绕细钢丝,因此决无钢丝松脱破断之忧。而且,其表面的曲线润滑流畅,非常便于清洗。最为难能可贵的是,OSP涂布液刮刀突破了传统线棒涂布器的极限,可以涂布厚度仅为1.5um的湿膜,一举解决了超薄膜涂布的难题。
涂布刮刀部分
★没有钢丝松脱破断之忧
★十分便于清洗
★可以进行超薄膜涂布

不会松脱,不会断线
利用金属的塑性变形原理在钢棒表面滚压出各种山型。

OSP涂布刮棒与普通刮棒清洗效果对比:

OSP涂布刮棒与普通刮棒清洗效果对比

OSP涂布刮刀 传统的缠丝式线棒涂膜器

◎涂布液:水性合成树脂涂料
◎清洗方法:在酒精中浸泡24小时,然后又布拂拭。

OSG涂布刮刀容易清洗、不易堵塞的表面形状

涂布刮棒比较

凹槽曲线

OSP涂布刮棒

钢丝刮棒

可以根据基材,涂液选择最佳山型

 标准S型
标准山型(S型)

OSG涂布刮棒具有钢丝刮棒不敢想象的性能

方眼纹可以解决涂布加工中的各种问题
左右螺旋方向的组合,防止气泡的混入,减少气泡混入造成的基材损耗。
方眼纹,主要使用在压光辊,可以解决涂布加工中的各种问题

涂布量比较:

涂布量的差异: D-Bar的山型的底部比传统的钢丝刮棒的要宽,因此一般来讲, D-Bar的涂布量要大。

涂布量

 OSP涂布刮棒型号:

型号查找

产品编号最大湿膜厚度
OSP-000um
OSP-1.51.5um
OSP-022um
OSP-033um
OSP-044um
OSP-055um
OSP-066um
OSP-077um
OSP-088um
OSP-099um
OSP-1010um
OSP-1212um
OSP-1313um
OSP-1515um
OSP-1717um
OSP-1818um
OSP-2222um
OSP-2525um
OSP-3030um
OSP-3535um
OSP-4040um
OSP-4242um
OSP-4747um
OSP-5050um
OSP-5252um
OSP-6060um
OSP-8080um
OSP-100100um
OSP-120120um
OSP-150150um

OSP涂布刮棒选型对照表

线棒线径(mm)OSP型号齿形 P=mm H=μm容积量 mm²
0.02538OSP-1.5P0.08H4S0.002723
0.02540OSP-02P0.08H5S0.002725
0.05080OSP-03P0.1H9S0.005451
0.05082OSP-04P0.1H10S0.005461
0.07620OSP-05P0.1H12S0.008176
0.07626OSP-06P0.1H15S0.008183
0.07631OSP-07P0.1H17S0.008187
0.10160OSP-08P0.1H18S0.010902
0.10164OSP-09P0.1H20S0.010908
0.12700OSP-10P0.2H21S0.013627
0.12706OSP-12P0.2H24S0.013634
0.15240OSP-13P0.2H28S0.016353
0.15255OSP-15P0.2H34S0.016365
0.17780OSP-17P0.2H42S0.019078
0.20320OSP-18P0.25H35S0.021804
0.22860OSP-22P0.363H49S0.024529
0.25400OSP-25P0.25H50S0.027254
0.30480OSP-30P0.363H63S0.032705
0.35560OSP-35P0.4H75S0.038158
0.35574OSP-40P0.35H82S0.038172
0.40640OSP-42P0.4H84S0.043607
0.45720OSP-47P0.5H95S0.049058
0.48260OSP-50P0.45H97S0.051783
0.50800OSP-52P0.5H113S0.054509
0.76200OSP-80P0.8H167S0.081763
0.93980OSP-100P1.0H198S0.100841
1.16840OSP-120P1.2H252S0.12537
1.39700OSP-150P1.5H300S0.149899

【 注意】产品图片仅供参考,对应OSG涂布刮棒棒号外观请以实物为准
